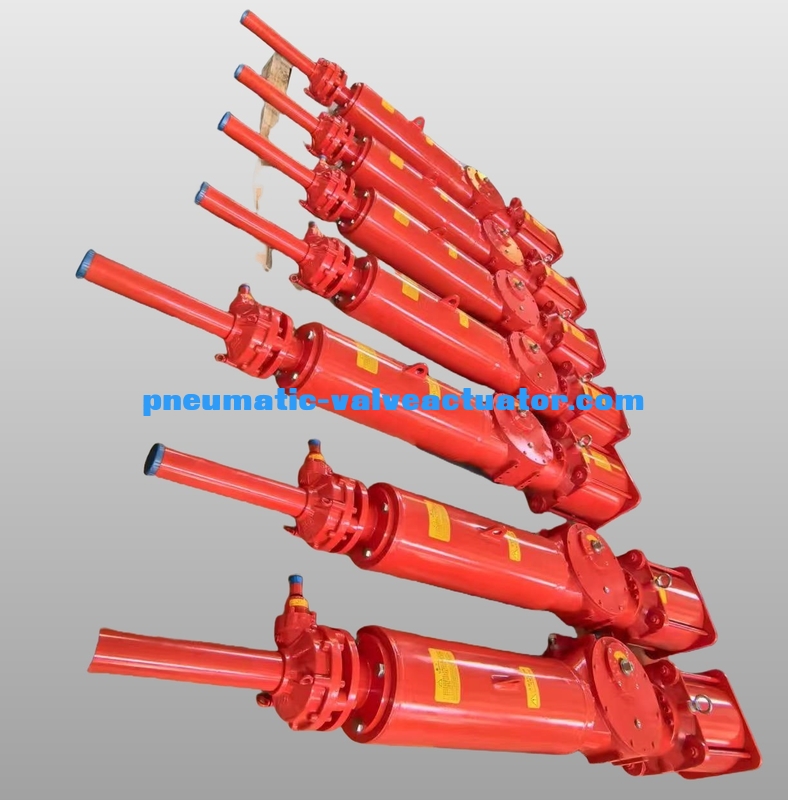

HPY B Serisi Scotch Yoke Pnömatik Aktifleştiricisi Çift Eylem Basit Eylem

Ana Özellikleri

İskoç boyunduruğu aktüatörleri son derece modüler bir tasarım konseptini benimser ve alan konfigürasyonunu basitleştirmek için silindir modülü (hidrolik silindir modülü), kutu modülü ve yay modülü olarak ayrılır.Kullanıcılar, gerçek kullanım gereksinimlerine göre hareket modunu esnek bir şekilde seçebilirler., güçlü karşılıklılık ve evrenselliği ile, özel araçlara ihtiyaç duymadan kolayca tek ve çift eylemli, manuel çalışma ve diğer modüllerin birleştirilmesini ve değiştirilmesini gerçekleştirebilir.Silindir veya hidrolik silindir modülü bir tarafta veya her iki tarafta da yapılandırılabilir..
Merkezi gövde ve boyunduruk, esnek demirden veya dökme çelikten yapılmıştır, boyunduruk iğnesi mükemmel mekanik performansla alaşımlı çelikten yapılmıştır,ve merkezi gövdenin her iki tarafındaki düzeltme vidaları ve sabitleme vidaları 12. sınıfa aittir.Yeterli dayanıklılığı sağlamak için. Merkezi gövdenin işlenmesi, yüksek aktarım doğruluğu için yüksek hassasiyetli yatay işleme merkezi tarafından dört taraftan tek aşamalı kalıplandırmadır.
Yük çubuğunun aktarımı pürüzsüz aktarımı sağlayan kare bakır kaydırıcı yapıyla donatılmıştır.Boyundurukla yüzey teması, çalışma yüzünü daha iyi koruyabilir ve kullanım ömrünü uzatabilirAlüminyum bronz kaydırıcıların aşınma direnci ve kendi kendine yağlanması, aktarım verimliliğini etkili bir şekilde artırabilir.
Hava bağlantıları ön ve arka tarafta simetrik olarak yayılmıştır, montaj panelleri ve bağlantı boru hatları kurmak için uygundur.İki hava bağlantısı, müşterilerin hareket hızları taleplerini karşılayabilir.. boru iplikleri için çeşitli hava arayüzleri mevcuttur. kaldırma halkaları, aktüatörün kaldırılması için uygun olan tüm yerçekimi merkezine göre ayarlanır.Halkalar dacrose korozyon önleyici ve aydınlatma süreci ile tedavi edilir..
