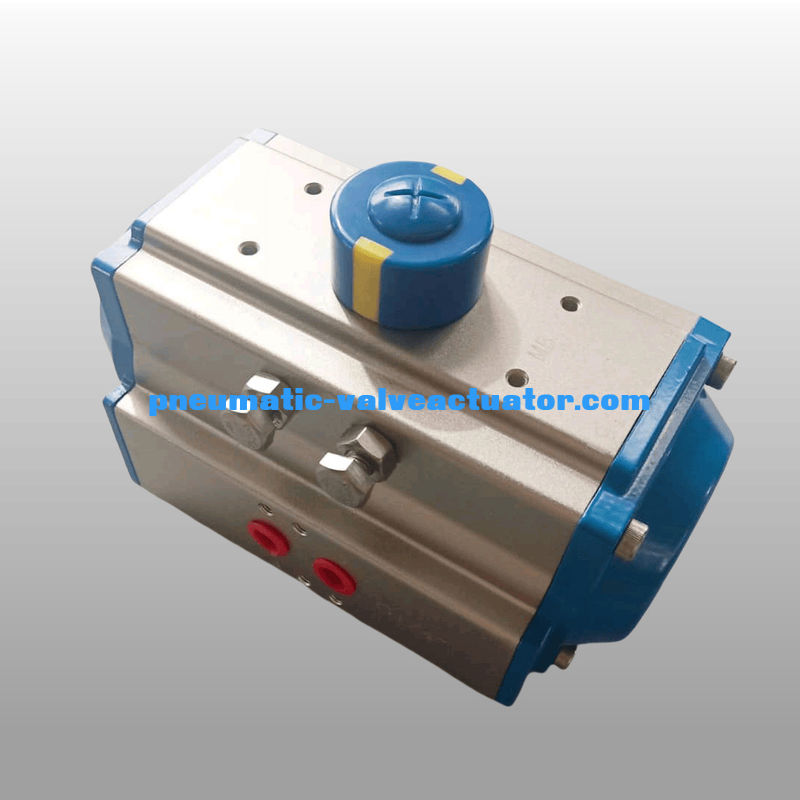

C Serisi Pnömatik Valf Aktüatörleri Rack And Pinion Pnömatik Döner Aktüatör
Pnömatik aktüatör
C Serisi pnevmatik aktüatörler, çeyrek dönüşlü (90°) top valflerinde, fiş valflerinde, amortisörlerde ve kelebek valflerinde kullanılmak üzere, valf otomasyon ihtiyaçlarınız için basit ve uygun maliyetli bir çözüm sunar.Çiftlik, karşı rak pistonları yüksek performans, uzun döngü ömrü ve hızlı tepki sağlayan düşük sürtünme rulmanlarına ve kılavuzlara sahiptir.Bu pistonlar başarısız açık uygulamalar için dönüşü ters çevrilebilir.
| Malzeme |
Alüminyum alaşımı |
| Dönüş açısı |
0 ~ 90 derece |
| Yapı |
rak ve pinion döner aktüatör |
| Çalışma Baskısı |
2 ~ 8bar |
| Yüzey Tedavisi |
sert anodizasyon |
| Çalışma sıcaklığı |
Normal sıcaklık: -20oC (−4oF) ~ 80oC (+176oF);
Yüksek sıcaklık: -15oC ((+5°F) ~ 150oC (+302°F);
Düşük sıcaklık: -40oC ((-104°F) ~ 80oC (+176°F). |
| Bağlantı |
NAMUR, ISO5211 ve DIN3337 |
| Uygulama |
Top valfi, kelebek valfi ve döner makine |
| Bardak Rengi |
gri, siyah, gök mavi, koyu mavi, kırmızı, turuncu |
Çifte eylemli pnevmatik aktüatörler
CCW
A limanına hava, pistonları dışarıya doğru zorlar, bu da B limanından hava boşaltılırken pininin saat saati yönüne ters dönmesine neden olur.
B limanına hava, pistonları içeri doğru zorlar, bu da A limanından hava boşaltılırken, pinin saat yönünde dönmesine neden olur.
CW
A limanına hava, pistonları dışarıya doğru zorlar, bu da B limanından hava boşaltılırken pininin saat yönünde dönmesine neden olur.
B limanına hava, pistonları içine doğru zorlar, bu da A limanından hava boşaltılırken, ponyonun saat saati yönüne ters dönmesine neden olur.
Bahar geri dönüşlü pnevmatik aktüatörler
CCW
Havadan A portu, pistonları dışarıya doğru zorlar, bu da yayların sıkışmasına neden olur.
A limanındaki hava basıncının kaybı, yaylarda depolanan enerji, pistonları içeri doğru zorlar.
CW
Havadan port B'ye hava, pistonları dışarıya doğru zorlar, bu da yayların sıkışmasına neden olur.
A limanındaki hava basıncının kaybı, yaylarda depolanan enerji, pistonları içeri doğru zorlar.
Ana Özellikleri
- Yüksek çalışma döngüsü ömrü, 1.000,000 döngü
- Çift hareketli ve yay geri dönüşü modelleri
- Doğrudan valfe monte: DIN/ISO 5211, DIN 3337 (F03 ila F25)
- NAMUR solenoid ve sınır anahtarı montajı
- Tüm ünitelerde elmas ve kare çıkış sürücüsü
- Tüm ünitelerde çift zamanlı ayar standardı
- Görsel konum göstergesi (açık/kapalı)
Pnömatik aktüatör boyutu
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Hava bağlantısı |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Ö36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Ö50 |
Ö36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Ö50 |
Ö36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT105. |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Ö102 |
Ö70 |
M10 x 16. |
M8×13 |
NAMUR G1/4" |
| AT125. |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Ö102 |
Ö70 |
M10 x 16. |
M8×13 |
NAMUR G1/4" |
| AT140. |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Ö125 |
Ö102 |
M12 x 20. |
M10 x 16. |
NAMUR G1/4" |
| AT160. |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Ö125 |
Ö102 |
M12 x 20. |
M10 x 16. |
NAMUR G1/4" |
| AT190. |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Ö140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Ö140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240. |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT300. |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Ö254 |
Ö165 |
8-M16 x 25. |
M20 x 25. |
NAMUR G1/2 |
Ürün Uygulama
AT serisi Rack & Pinion Pneumatic Actuator, raflar ve pinionler tarafından tahrik edilen çift pistonlardan oluşur. İki model vardır. Biri Çift Eylem modeli, diğeri de Bahar Geri dönüş modeli,Çeşitli yanıcı maddelere uygun., koroziv, tozlu, güçlü manyetik alan, radyasyon, titreşim koroziv iç veya dış ortam.
Elektrik enerjisi, petrokimya, metalürji, petrol, gaz, şehir, inşaat, drenaj, kimyasal endüstri, petrol rafinerliği, madencilik, enerji santrali, metalürji, mimarlık,ilaç, gıda, gaz, bilimsel araştırma vb.
