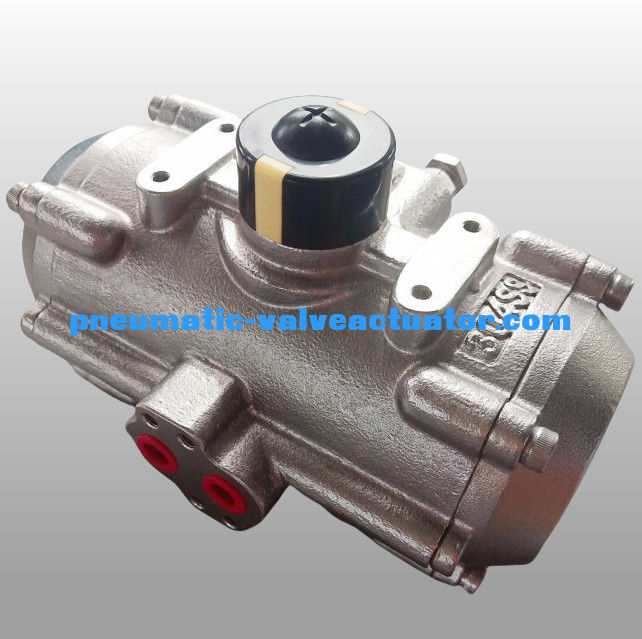

Paslanmaz çelik aktüatör çift etki basit etki pnevmatik aktüatör kontrol valfleri
Pnömatik aktüatör
| Malzeme |
SS304, SS316 |
| Dönüş açısı |
0 ~ 90 derece |
| Yapı |
rak ve pinion döner aktüatör |
| Çalışma Baskısı |
2 ~ 8bar |
| Yüzey Tedavisi |
sert anodizasyon |
| Çalışma sıcaklığı |
Normal sıcaklık: -20oC (−4oF) ~ 80oC (+176oF);
Yüksek sıcaklık: -15oC ((+5°F) ~ 150oC (+302°F);
Düşük sıcaklık: -40oC ((-104°F) ~ 80oC (+176°F). |
| Bağlantı |
NAMUR, ISO5211 ve DIN3337 |
| Uygulama |
Top valfi, kelebek valfi ve döner makine |
| Bardak Rengi |
gri, siyah, gök mavi, koyu mavi, kırmızı, turuncu |
Paslanmaz çelikten pnevmatik aktüatörler
SS Serisi aktüatörler, bizi rakiplerden ayıran tüm mühendislik özellikleriyle korozyon direncini aşırı seviyeye çıkarıyor.Paslanmaz çelik aktüatörlerimiz ISO standardına uygun, bu da valf otomasyonunu kolay ve maliyetli hale getiriyor..Araştırma geliştirme ve tasarım yoluyla AT serisi pnevmatik aktüatörler en son teknoloji malzemelerini ve yenilikçi fikri içerir.
ISO5211, DIN3337 ve VDINDE-3854, NAMUR'un en son özelliklerine tam uyumluluk.
Yüksek yoğunluklu alüminyum vücudu, uzun ömür için sert anod oksijenasyonu ile kaplanmış keskin bir iç yüzeye sahiptir. düşük sürtünme katsayısı ve hızlı performans.
Mükemmel kompakt ve modernleştirilmiş yapı ve çoklu özellikler seçimi hem ekonomik hem de yararlı kılar.
Tüm hareket yüzeyleri düşük sürtünme, yüksek döngü ömrü ve gürültü olmaması ile sonuçlanan yüksek kaliteli rulmanları benimser
İki bağımsız dış darbe ayarlama boultu, hem açık hem de yakın yönlerde kolayca ve hassas bir şekilde ±5° ayarlayabilir.
Aynı çizgi aktüatörlerinin çift eylem ve tek eylem (Bahar -Dönüş) işlevsel modları vardır.
NAMUR ile çok fonksiyonlu gösterge aksesuarları monte etmek için uygundur.
Ön sıkıştırılmış yük yayı güvenli montaj ve yıkım prosedürleri için uygundur.
Ölçme dökme alüminyum pistonları ve uç kapakları yüksek yoğunluğa ve hafif ağırlığa sahiptir.
Yüksek ve düşük sıcaklık için farklı O halka malzemeleri mevcuttur.
Solenoid valfler herhangi bir bağlantı tahtası olmadan kolayca monte edilebilir.
Pnömatik döner aktüatörler küre valfi ve kelebek valfi için büyük ölçüde kullanılır.
Düşük maliyetli, kompakt tasarımlı, uzun ömürlü.
Pnömatik aktüatör tipi: tek eylemli (bağış geri dönüşü) veya çift eylemli.
Renk: turuncu, mavi, siyah, koyu gri. OEM renkleri ve markaları kabul ediyoruz.
Pnömatik aktüatör çalışma basıncı: 0.3 ~ 0.8MPa
Alt bağlantı: ISO 5211
Solenoid valf standardı: Namur
Pnömatik aktüatörün aksesuarları: sınır anahtarı kutusu, solenoid valfi, konumlandırıcı.
Pnömatik aktüatör boyutu
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Hava bağlantısı |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Ö36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Ö50 |
Ö36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Ö50 |
Ö36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT105. |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Ö102 |
Ö70 |
M10 x 16. |
M8×13 |
NAMUR G1/4" |
| AT125. |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Ö102 |
Ö70 |
M10 x 16. |
M8×13 |
NAMUR G1/4" |
| AT140. |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Ö125 |
Ö102 |
M12 x 20. |
M10 x 16. |
NAMUR G1/4" |
| AT160. |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Ö125 |
Ö102 |
M12 x 20. |
M10 x 16. |
NAMUR G1/4" |
| AT190. |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Ö140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Ö140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240. |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT300. |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Ö254 |
Ö165 |
8-M16 x 25. |
M20 x 25. |
NAMUR G1/2 |
Ürün Uygulama
AT serisi pnevmatik aktüatör, raflar ve çubuklar tarafından tahrik edilen çift pistonlardan oluşur.Çeşitli yanıcı maddelere uygun., koroziv, tozlu, güçlü manyetik alan, radyasyon, titreşim koroziv iç veya dış ortam.
Elektrik enerjisi, petrokimya, metalürji, petrol, gaz, şehir, inşaat, drenaj, kimyasal endüstri, petrol rafinerliği, madencilik, enerji santrali, metalürji, mimarlık,ilaç, gıda, gaz, bilimsel araştırma vb.
