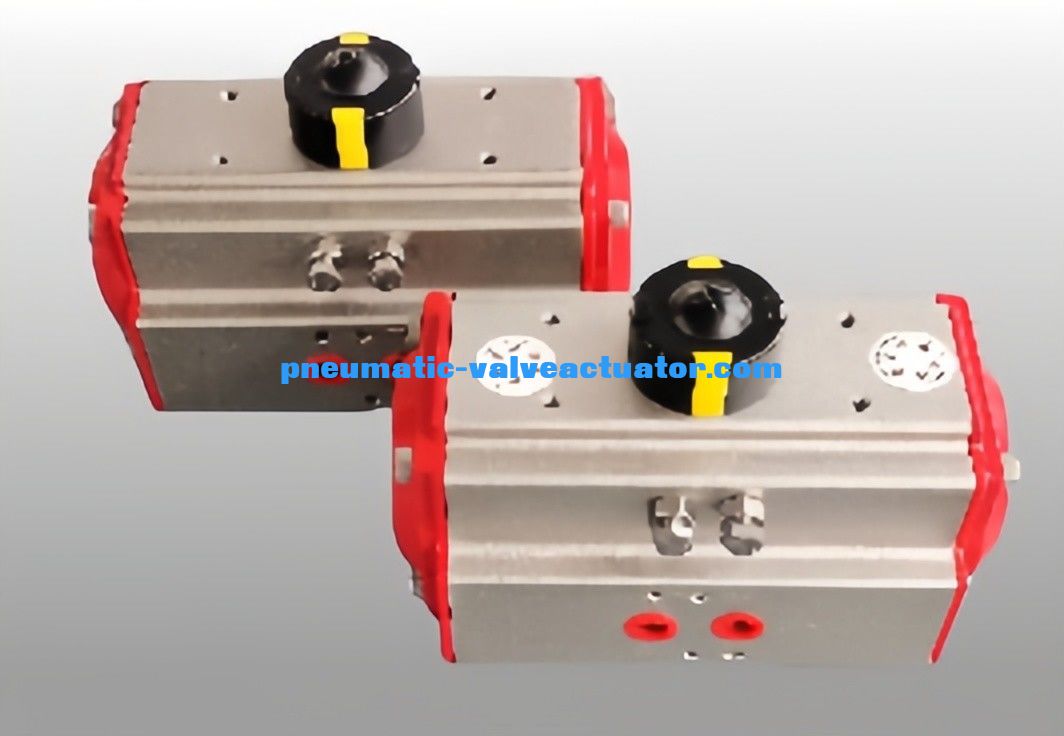

90 derece tek eylemli pnevmatik aktüatör
Pnömatik aktüatör
| Malzeme |
Alüminyum alaşımı |
| Dönüş açısı |
0-90 derece ± 5 derece. |
| Yapı |
Rack ve pinion rotary actuator |
| Çalışma Baskısı |
2 ~ 8bar |
| Yüzey Tedavisi |
Sert anodizasyon |
| Çalışma sıcaklığı |
Normal Temperature: -20oC ((-4°F) ~ 80oC (+176°F)
Yüksek sıcaklık: -15oC ((+5°F) ~ 150oC (+302°F)
Low Temperature: -40oC (−104°F) ~ 80oC (+176°F) |
| Bağlantı |
NAMUR, ISO5211 ve DIN3337 |
| Uygulama |
Top valfi, kelebek valfi ve döner makine |
| Endcap Color |
gri, siyah, gök mavi, koyu mavi, kırmızı, turuncu |
AT series pneumatic actuator construction (AT serisi pnevmatik aktüatör yapısı)
1. Gösterge
NAMUR ile konum göstergesi, limit anahtar kutusu, konumlandırıcı ve benzeri gibi aksesuarları monte etmek için uygundur.
2. Pinion
The pinion is high-precision and integrative, made from nickel alloy steel, full conform to the latest standards of ISO5211, DIN3337, NAMUR. Piniyon yüksek hassasiyetli ve bütünleştirici, nikel alaşımlı çelikten yapılmış, ISO5211, DIN3337, NAMUR'un en son standartlarına tam uyumludur.Boyutları özelleştirilebilir ve paslanmaz çelik mevcuttur.
3Aküatör vücudu.
Farklı gereksinimlere göre, ekstrüde alüminyum alaşımı ASTM6005 vücudu sert anodizli, toz poliester boyalı (mavi, turuncu, beyaz, beyaz, beyaz, beyaz, beyaz, mor ve mor gibi farklı renkler mevcut) ile tedavi edilebilir.Sarı vb....veya PTFE veya nikel kaplamalı.
4- Son kapakları.
Öldürme dökme alüminyum toz poliester farklı renkler, PTFE veya nikel kaplama ile boyanmış.
5Pistonlar.
The twin rack pistons are made from die-casting aluminum treated with hard anodized or made from cast steel with galvanization.Symmetric mounting position, long cycle life and fast operation. Simmetrik montaj pozisyonu, uzun döngü ömrü ve hızlı operasyon,Sadece pistonları tersine çevirerek dönüşü tersine çevirmek.
6. Seyahat ayarlamaları
The two independent external travel stop adjustment bolts can adjust 5 ̊ at both open and close directions easily and precisely. İki bağımsız dış seyahat durak ayar bıçakları, açık ve yakın yönlerde kolayca ve hassas bir şekilde 5 ̊ ayarlayabilir.
7Yüksek performanslı yaylar
Ön yüklü kaplama yayları korozyona dayanıklı ve daha uzun döngü ömrü için yüksek kaliteli malzemeden yapılır.Ki bu da kayışların miktarını değiştirerek farklı tork gereksinimlerini karşılamak için güvenli ve uygun bir şekilde sökülebilir..
8. rulmanlar ve rehberler
Metaller arasındaki doğrudan teması önlemek için düşük sürtünme, uzun ömürlü bileşik malzemeden yapılmış.
9O-ringler.
NBR kauçuk o- halkaları standart sıcaklık aralıklarında sorunsuz çalışma sağlar.
Pnömatik aktüatör boyutu
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Hava bağlantısı |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Ö36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Ö50 |
Ö36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Ö50 |
Ö36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Ö70 |
Ö50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT105. |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Ö102 |
Ö70 |
M10 x 16. |
M8×13 |
NAMUR G1/4" |
| AT125. |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Ö102 |
Ö70 |
M10 x 16. |
M8×13 |
NAMUR G1/4" |
| AT140. |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Ö125 |
Ö102 |
M12 x 20. |
M10 x 16. |
NAMUR G1/4" |
| AT160. |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Ö125 |
Ö102 |
M12 x 20. |
M10 x 16. |
NAMUR G1/4" |
| AT190. |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Ö140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Ö140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240. |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT300. |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Ö165 |
|
M20 x 25. |
|
NAMUR G1/2 |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Ö254 |
Ö165 |
8-M16 x 25. |
M20 x 25. |
NAMUR G1/2 |
