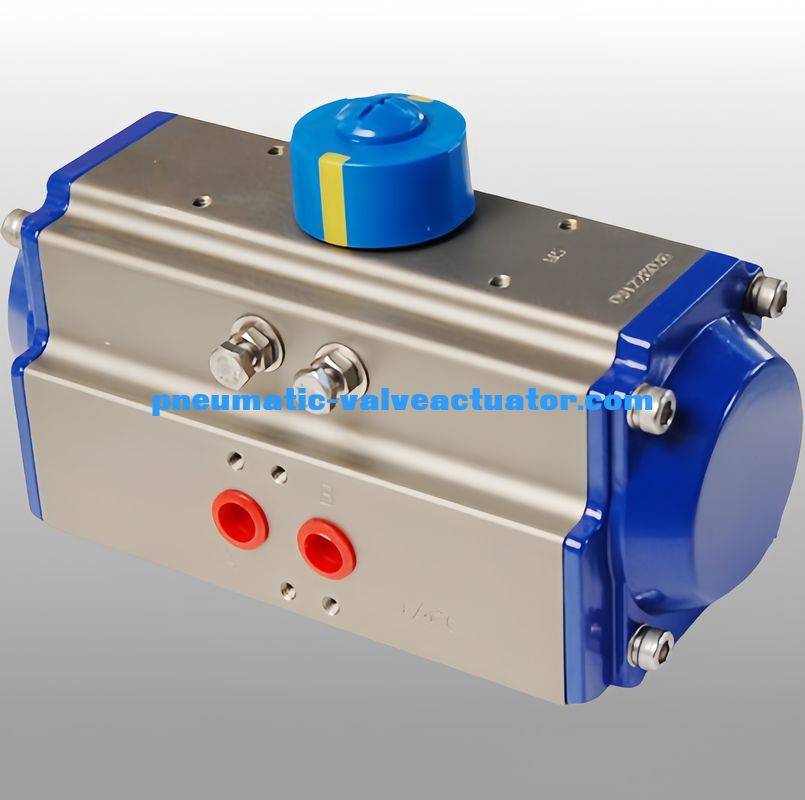

Vanalar için Pnömatik Kremayer ve Pinyon Aktüatör Pnömatik Döner Aktüatör
Pnömatik aktüatör
| Malzeme |
Ekstrüde Alüminyum alaşımı |
| Dönme Açısı |
0~90 derece |
| Yapı |
kremayer ve pinyon döner aktüatör |
| Çalışma Basıncı |
2~8bar |
| Yüzey İşlemi |
sert eloksal |
| Çalışma Sıcaklığı |
Normal Sıcaklık: -20ºC(-4°F) ~ 80ºC (+176°F);
Yüksek Sıcaklık: -15ºC(+5°F) ~ 150ºC (+302°F);
Düşük Sıcaklık: -40ºC(-104°F) ~ 80ºC (+176°F). |
| Bağlantı |
NAMUR, ISO5211 ve DIN3337 |
| Uygulama |
küresel vana, kelebek vana ve döner makine |
| Kupa Rengi |
gri, siyah, gök mavisi, lacivert, kırmızı, turuncu |
Kremayer ve pinyon pnömatik aktüatörlerin kullanım ve seçim açıklaması
Araştırma geliştirme ve tasarım yoluyla kremayer ve pinyon pnömatik aktüatörler en son teknoloji malzemeleri ve yenilikçi fikirleri birleştirir. Ürün gururla aşağıdaki özelliklere sahiptir.
En son özelliklere tam uyum: ISO5211,DIN3337 ve VDINDE-3854,NAMUR.
Ekstrüzyon yüksek yoğunluklu alüminyum gövdeye sahiptir bir honlanmış iç yüzey uzun ömür için sert anot oksitlenmesi ile kaplanmıştır. Lüşük katsayısı sürtünme ve hızlı performans.
Mükemmel kompakt ve modernize edilmiş yapı çoklu özelliklerle birlikte seçimi hem ekonomik hem de faydalı hale getirir.
Tüm hareketli yüzeyler yüksek kaliteli yatak kullanır düşük sürtünme, yüksek çevrim ömrü ve gürültü olmamasıyla sonuçlanır
İki bağımsız harici strok ayarı cıvataları kolayca ve hassas bir şekilde ± ayarlayabilir5°hem açık hem de kapalı yönlerde.
Aynı ana hat aktüatörleri, çift etkili ve tek etkili (Yay - Geri Dönüş) işlevsel modlarına sahiptir. Yay Geri Dönüşü, normalde açık ve normalde kapalı stillere sahiptir.
NAMUR'lu çok işlevli gösterge, aksesuarların montajı için uygundur.
Önceden sıkıştırılmış yük yayı, güvenli montaj ve sökme işlemleri için uygundur.
Döküm alüminyum pistonlar ve uç kapakları yüksek yoğunluğa ve hafifliğe sahiptir.
Yüksek ve düşük sıcaklıklar için farklı O-ring malzemeleri mevcuttur.
Selenoid vanalar herhangi bir bağlantı tahtası olmadan kolayca monte edilir.
- Kremayer ve pinyon tasarımı
- Kompakt ve hafif
- ISO 5211 montaj deseni
- Hem açık hem de kapalı konumlar için ayarlanabilir durdurucular
- NAMUR özelliklerine göre aksesuar montaj boyutları
- İşlenmiş dişli dişleri en uzun ömrü ve daha yumuşak çalışmayı sağlar
- Tüm hareketli ve kayan yüzeylerde düşük sürtünmeli rulmanlarla yüksek çevrim ömrü
- Güvenlik içeren yaylar, bakım sırasında istenmeyen fırlatma tehlikelerini önler
- Çift etkili ve yay dönüşlü versiyonlar için aynı gövde ve uç kapaklarını kullanan modüler tasarım
- Sert eloksallı gövde, PTFE kaplı uç kapakları ve paslanmaz çelik bağlantı elemanları ile korozyona dayanıklı
Pnömatik Aktüatör Boyutu
| Model |
A |
B |
C |
D |
H×I |
G |
N |
J |
K |
L |
M |
Hava bağlantısı |
|
ATO32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
Ürün Uygulaması
AT serisi Pnömatik Aktüatör, kremayer ve pinyonlar tarafından tahrik edilen çift pistonlardan yapılmıştır. İki model vardır. Biri Çift Etkili model, diğeri ise çeşitli yanıcı, aşındırıcı, tozlu, güçlü manyetik alan, radyasyon, titreşim aşındırıcı ortam iç veya dış mekanlara uygun Yay Geri Dönüş modelidir.
Elektrik enerjisi, petrokimya, metalurji, petrol, gaz, şehir, inşaat, drenaj, kimya endüstrisi, petrol rafinerisi, madencilik, santral, metalurji, mimari, tıp, gıda, gaz, bilimsel araştırma vb. alanlarında otomatik kontrol.
